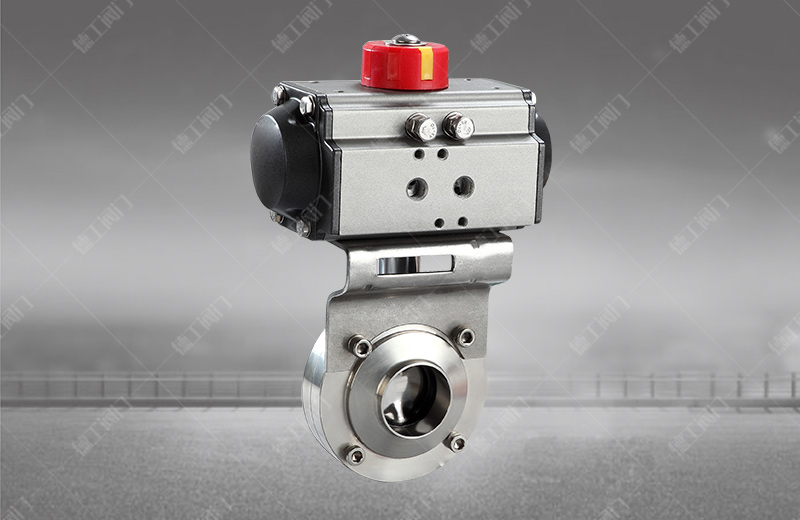

氣動衛生級蝶閥

技術參數

產品型號：D681
公稱通徑：DN20~108mm
公稱壓力：PN0.6~1.6MPa
適用溫度：-20~80℃
閥體材質：不銹鋼（P4、P6）
設計依據：GB標準
設計標準：GB/12238-1989
實驗和檢驗：JB/T9092

產品詳情

結構特點
防爆、開關、定位器

可拆連接，工作穩定、結構簡單、維修方便

啟閉力矩小、響應迅速、品質優良、壽命長

內壁拋光、表面光亮、輕巧美觀、清潔衛生、無死角易清洗

主要技術參數

公稱通徑	DN20~108mm
連接方式	外螺紋、三片式焊接、卡箍、對焊
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	二位切斷（開關型）、調節型、三段式（開度可選）
公稱壓力	6、10、16bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用:4~8bar、單作用:5~8bar
介質溫度	W5:-20~80℃ W6:-20~150℃ W9:-30~120℃
環境溫度	標準型:-20~80℃
閥體材質	不銹鋼（P4、P6）
密封材質	丁晴橡膠（X）、氟橡膠(FKM)、三元乙丙橡膠（E）

備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

主要外形連接尺寸-PN6~16（6~16bar）

公稱通徑[DN]	外螺紋連接尺寸			三片式連接尺寸			卡箍連接尺寸			對焊連接尺寸			Lo	H	執行器型號
公稱通徑[DN]	L1	D	M	L2	D	d	L3	D	d	L4	D	d	Lo	H	執行器型號
20				100	78	19.05	66	78	50.5	66	78	19.05	141/141	157/557	ATD50/ATE50
25	66	78	40xl/6	100	78	25.4	66	78	50.5	66	78	25.4	141/141	157/557	ATD50/ATE50
32	66	78	48xl/6	100	78	31.8	66	78	50.5	66	78	31.8	141/141	157/557	ATD50/ATE50
38	70	86	60xl/6	100	86	38.1	70	86	50.58	70	86	38.1	141/141	157/557	ATD50/ATE50
51	76	102	70xl/6	104	102	50.8	76	102	64	76	102	50.8	141/159	171/180	ATD50/ATE63
63	80	115	85xl/6	112	115	63.5	80	115	77.5	80	115	63.5	141/159	169/169	ATD63/ATE63
76	84	128	98xl/6	112	128	76.1	84	128	91	84	128	76.1	159/211	194/208	ATD63/ATE75
89				120	139	88.9	90	139	106	90	139	88.9	159/248	200/224	ATD63/ATE88
102	104	159	132xl/6	128	155	101.6	102	155	119	102	155	101.6	211/248	220/242	ATD75/ATE88
108				128	159	108	108	159	119	108	159	108	211/269	223/245	ATD75/ATE100

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化。
