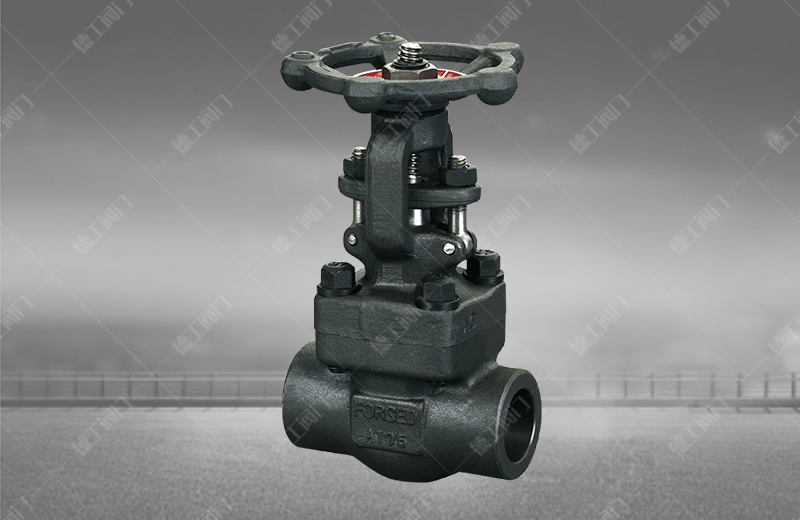

鍛鋼內螺紋、承插焊閘閥

技術參數

產品型號：Z11Y/Z61Y
公稱通徑：NPS3/8"~2"
公稱壓力：Class150-800LB
適用介質：水、蒸汽、油品等
適用溫度：-29℃～550℃
主要材質：A105、A182F22、A1 82 F304（L）、A182 F316（L）
制標準：API 602、BS5352、ANSI B16.34
試驗與驗收：API 598
標識標準：MSS SP-25

產品詳情

產品概述

鍛鋼內螺紋、承插焊閘閥流體阻力小，啟、閉所需力矩較小，可以使用在介質向兩方向流動的環網管路上，也就說介質流向不受限制。全開時，密封面受工作介質的沖蝕比截止閥小。形體結構比較簡單，制造工藝性較好，結構長度比較短。適用于鋼鐵廠、石油、化工、煤氣、鍋爐、造紙、紡織、食品、船舶、供排水、能源、多晶硅、電力等行業工業管道。

結構形式
1、全通徑或縮徑；
   2、明桿帶支架；
   3、兩端自動調心的填料壓套；
   4、用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋；
   5、本體倒密封；
   6、承插焊接ANSI/ASME B16.11；
   7、螺紋端(NPT端)按ANSI/ASME B1.20.1。

主要零件材質

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304L	F316L
1	閥體	A105	A182 F22	A182F 304L	A182 F316L
2	閥座	A276 420	A276 304	A276 304L	A276 316L
3	閘板	A182F 430&410	A182 F304	A182F 304L	A182 F316L
4	閥桿	A182 F6	A182 F304	A182F 304L	A182 F316L
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A276 F304	A276F 304L	A276 F316L
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276420		A276 304
9	填料壓套	A276410		A182F 304L	A182F F316L
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182F 304L	A182F 316L
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	墊片	A473431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～200℃

主要連接尺寸及重量

NPS	縮徑	3/8"	1/2"	3/4"	1"	1^1/4"	1^1/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	1^1/4"	1^1/2"	2"
L		79	79	92	111	120	120	140	178
H開		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
