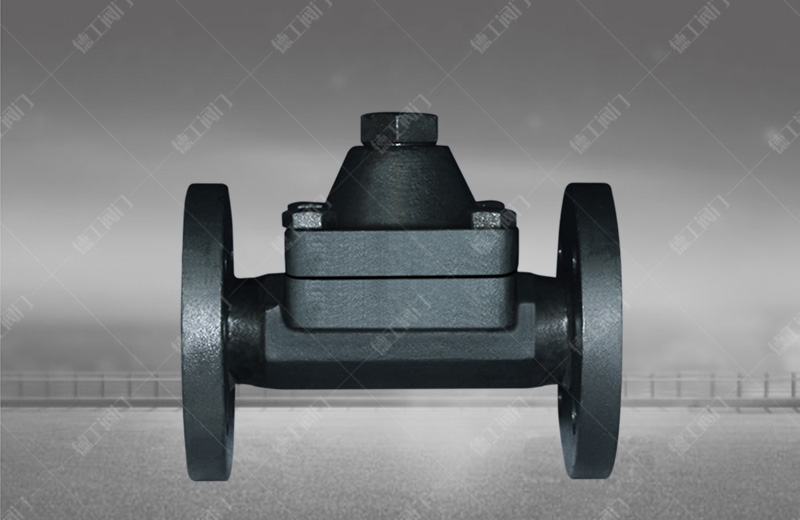

可調雙金屬片式疏水閥（CS47H型）

技術參數

產品型號：CS47H/CS17H
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927

產品詳情

主要特點
可調雙金屬片式疏水閥（CS47H型）結構獨特、性能優良、排水量大、漏汽最小、排水溫度可調節。過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象�？筛鼡Q內件，易于維修和調整。

適用范圍
可調雙金屬片式疏水閥（CS47H型）廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

主要零件材質

型號	CS17/47/67H-16/25/40C
型號	CS17/47/67H-16/25/40C
閥體	碳鋼
閥蓋	碳鋼
閥蕊	不銹鋼
閥座	不銹鋼
熱敏元件	熱雙金屬片
過濾器	不銹鋼

主要性能規范

項 目	型號			單位
	CS17H一16C	CS17H一25	CS17H-40
	CS47H一16C	CS47H一25	CS47H-40
	CS67H一16C	CS67H一2S	CS67H一40
公稱壓力	1.6	2,5	4．O	MPa
殼體試驗壓力	2.4	3.8	6
最高工作壓力	1.6	2.5	4
最高工作溫度	203	220	247	℃
最高允許溫度	425	425	425	℃
工作介質	蒸汽、凝結水

主要外型及連接尺寸

型號	公稱通徑DN	螺紋通徑				法蘭連接
型號	公稱通徑DN	RC	L	H	W	L	H	D	K	d	C	F	N-Φ
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	160	92	115	85	65	14	2	4-14
	32	1-1/4	165	140	115	200	140	135	100	78	16	2	4-18
	40	1-1/2	165	140	115	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	160	92	115	85	65	14	2	4-14
	32	1-1/4	165	140	115	200	140	135	100	78	16	2	4-18
	40	1-1/2	165	140	115	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	160	92	115	85	65	14	2	4-14
	32	1-1/4	165	140	115	200	140	135	100	78	16	2	4-18
	40	1-1/2	165	140	115	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	230	140	160	125	100	16	3	4-18
