產品概述

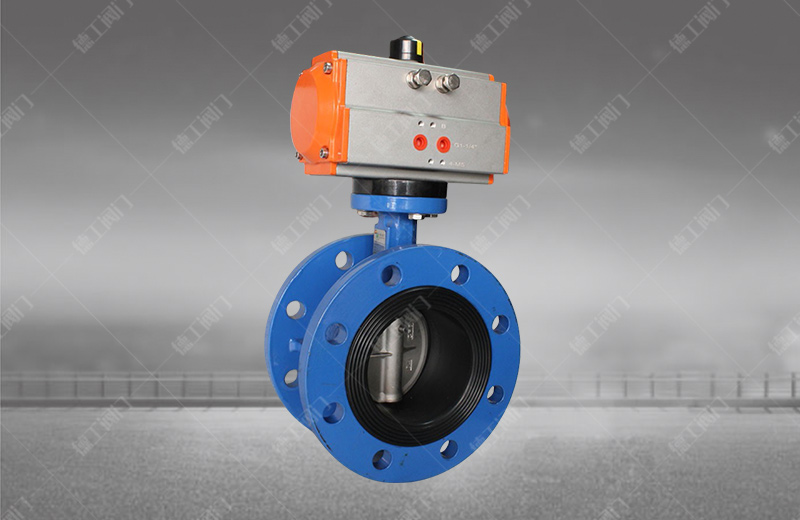

氣動中線蝶閥是一種蝶板的回轉中心(即閥門軸中心)位于閥體的中心線和蝶板的密封截面上的蝶閥，連接方式有對夾式和法蘭式。氣動中線蝶閥流體阻力較小，中大口徑的蝶閥全開時有效流通面積較大，啟閉迅速省力，利用壓縮空氣來帶動碟扳旋轉90角度即可完成啟閉，也可以裝配上電氣閥門定位器對介質流量，壓力，溫度等各項參數進行調節控制。
結構特點
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性為直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
主要技術參數
閥體材質：WCB、304、316、UPVC
閥板材質：304、316、316L、尼龍板、鋁青銅、球鐵鍍鎳
密封閥座：NBR、EPDM、PTFE【壓力等級】：1.6MPa
公稱通徑：DN25-DN1000
結構形式：A型、LT凸耳式
連接方式：對夾、法蘭式
電磁閥電壓：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
溫度范圍：NBR：-30～80℃；EPDM：-30～120℃；PTFE：-30～130℃
氣動執行器：雙作用、單作用
氣動附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
主要外形連接尺寸
|
口徑 |
英寸 |
法蘭 GB國標尺寸PN10/PN16/PN25 |
執行器尺寸 |
|||||||
|
L |
H |
H1 |
D1 |
n-d |
重量KG |
A |
B |
C |
||
|
DN50 |
2 |
108 |
245 |
80 |
125/125/125 |
4-18/4-18/4-18 |
12 |
217 |
137 |
111 |
|
DN65 |
2-1/2 |
112 |
250 |
90 |
145/145/145 |
4-18/4-18/8-18 |
13.75 |
258 |
147 |
122 |
|
DN80 |
3 |
114 |
350 |
98 |
160/160/160 |
4-18/8-18/8-18 |
16.25 |
258 |
147 |
122 |
|
DN100 |
4 |
127 |
380 |
112 |
180/180/190 |
8-18/8-18/8-22 |
21 |
299 |
165 |
135 |
|
DN125 |
5 |
140 |
410 |
128 |
210/210/220 |
8-18/8-18/8-26 |
30 |
349 |
182 |
153 |
|
DN150 |
6 |
140 |
490 |
147 |
240/240/250 |
8-22/8-22/8-26 |
37 |
397 |
199 |
173 |
|
DN200 |
8 |
152 |
560 |
178 |
295/295/310 |
8-22/12-22/12-26 |
49 |
473 |
221 |
192 |
|
DN250 |
10 |
165 |
621 |
215 |
350/355/370 |
12-22/12-26/12-30 |
72 |
560 |
249 |
213 |
|
DN300 |
12 |
178 |
680 |
250 |
400/410/430 |
12-22/12-26/16-30 |
92 |
601 |
280 |
243 |
|
DN350 |
14 |
190 |
757 |
280 |
460/470/490 |
16-22/16-26/16-33 |
127.5 |
738 |
383 |
356 |
|
DN400 |
16 |
216 |
825 |
320 |
515/525/550 |
16-26/16-30/16-36 |
158 |
738 |
383 |
356 |
|
DN450 |
18 |
222 |
925 |
350 |
565/585/600 |
20-26/20-30/20-36 |
202 |
738 |
383 |
356 |
|
DN500 |
20 |
229 |
1010 |
380 |
620/650/660 |
20-26/20-33/20-36 |
251 |
940 |
434 |
415 |
|
DN600 |
24 |
267 |
1180 |
440 |
725/770/770 |
20-30/20-36/20-36 |
350 |
940 |
434 |
415 |
