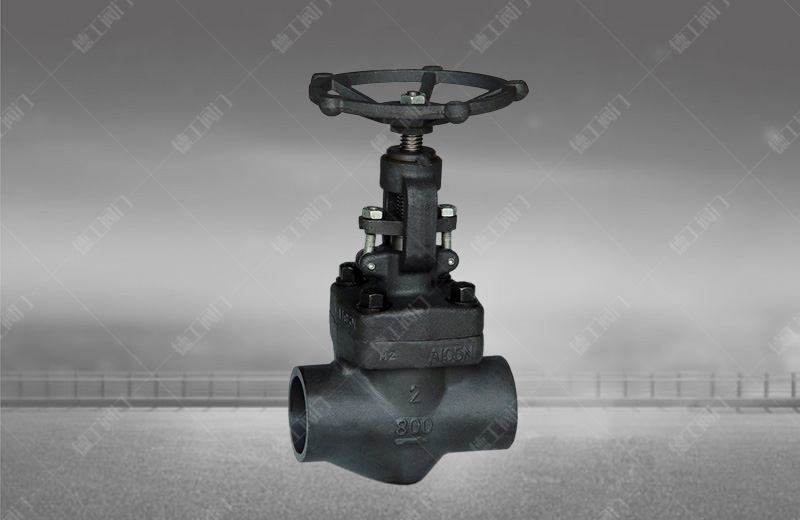

鍛鋼內螺紋、承插焊接截止閥

技術參數

產品型號：J61Y/J11Y
公稱通徑：NPS1/2"～2" DN15～50mm
壓力范圍：Class150~2500Lb PN1.6~10.0MPa
適用介質：水、蒸汽、油品、硝酸、醋酸等
適用溫度：-20℃-550℃
閥體材質：A105、不銹鋼
連接方式：螺紋、對焊、承插焊
設計標準：BS 5352、MSS SP-118
螺紋標準：ANSI B16.20.1、JB/T7306
對焊標準：ANSI B16.25、JB/T12224

產品詳情

產品概述

鍛鋼內螺紋、承插焊接截止閥的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨，開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，便于維修，在高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電廠、石油化工系統的高溫、高壓管路上，也可適用于水、蒸汽、油品、硝酸等介質。

結構特點

1、全通徑或縮徑；
2、明桿帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片密封的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺紋端（NPT端）按ANSI/ASME B1.20.1。

主要零件材料及性能參數

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182 F22	A182 F304（L）	A182 F316（L）
2	閥瓣	A276 420	A276 304	A276 304（L）	A276 316（L）
3	閥桿	A182 F6	A182 F304	A182 F304（L）	A182 F316（L）
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A276 F304	A276F 304（L）	A276 F316（L）
6	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	銷釘	A276 420		A276 304
8	填料壓套	A276 410		A182 F304（L）	A182 F316（L）
9	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料壓板	A216 WCB		A351 CF8
11	螺母	A194 2H	A194 4	A194 8	A194 8M
12	閥桿螺母	A276 410
13	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
14	銘牌	SS
15	手輪	A197
16	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～200℃

注意：
1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
2、CS=碳鋼；AS=合金鋼；SS=不銹鋼。

主要外形連接尺寸及重量

NPS（in）	縮徑	3/8"	1/2"	3/4"	1"	1^1/4"	1^1/2"	2"
NPS（in）	全徑		3/8"	1/2"	3/4"	1"	1^1/4"	1^1/2"	2"
L		79	79	92	111	120	152	172	200
H(開)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量（Kg）	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
重量（Kg）	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8
